Mesure automatique de la largeur et du désaxage d’une bobine

Besoin

FIVES est un groupe industriel international qui conçoit et réalise des équipements, des lignes de production et des usines clés en main pour les grands acteurs de l’industrie, notamment dans les secteurs de la métallurgie, de l’énergie, de l’automobile et de l’aéronautique.

FIVES avait besoin d’une solution automatisée, fiable et précise pour :

Mesurer la largeur de bobines métalliques en ligne de production.
Déterminer leur désaxage par rapport au centre du support.
Disposer d’un système intégré au PLC existant pour un pilotage simple et une acquisition de données en temps réel.
Garantir une traçabilité complète des mesures

Solution apportée

INNODURA a conçu, développé et intégré un système complet de mesure de largeur de bobine et de désaxage basé sur un LiDAR. La solution comprend :

Un coffret industriel marqué CE équipé d’un contrôleur industriel.
Une intégration PLC via Modbus TCP pour assurer le pilotage et la remontée d’informations dans le système client.

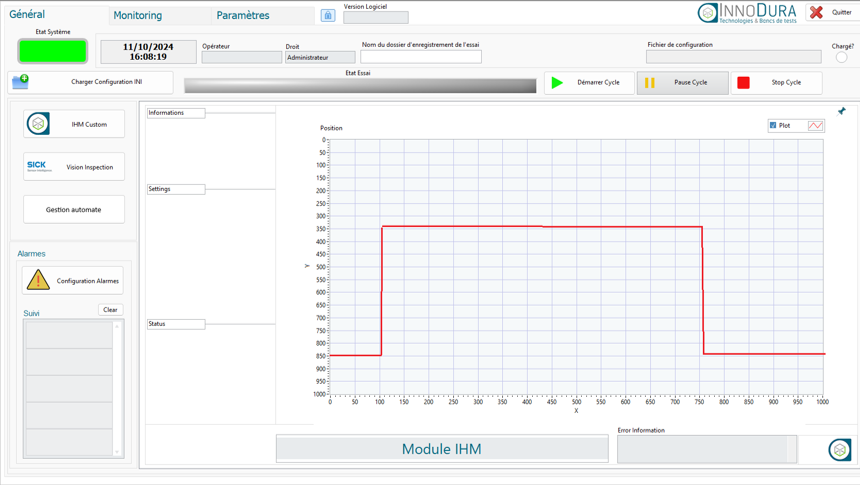

Un logiciel développé sous LabVIEW, embarqué avec IHM personnalisée permettant :
- Le pilotage des cycles de mesure,
- L’acquisition des scans LiDAR,
- L’affichage en temps réel de la largeur et du décentrage mesuré,
- La calibration simple du système.

Résultat : Une mesure continue et précise, avec une optimisation du process de centrage des bobines, tout en assurant la sécurité pour les opérateurs.
