Salle instrumentée pour le contrôle d’endurances de pompes à vide

La société Leybold conçoit et fabrique des pompes à vides à palettes lubrifiées pour l’industrie. Le Laboratoire a souhaité s’équiper d’un moyen pour tester et évaluer la fiabilité de ses nouvelles pompes. Ce banc doit permettre le fonctionnement de 20 pompes simultanément avec des cycles d’endurance différents.

Objectif

Une salle de test chez Leybold dédiée intègre 20 pupitres équipés de systèmes de raccordement et de mesure avancés, pilotant des cycles de pompe personnalisables via une architecture National Instruments et enregistrant les données en temps réel avec une sécurité renforcée.

Solutions

Une salle spécifique a été créée pour accueillir ce moyen de test. Les pompes sont rentrées dans la salle grâce à des outils de manutention spécifiques, puis sont raccordées sur les 20 pupitres disponibles.

Chaque pupitre dispose au minimum d’un raccordement d’aspiration, d’un tuyau d’échappement, d’une prise électrique, d’un raccordement RS485 pour les dialogues avec les variateurs et d’un thermocouple. Certains pupitre sur-instrumentés disposent de thermocouples supplémentaires, ainsi que de capteurs analogiques sur-mesure.

L’architecture de cette machine spéciale repose sur des centrales de contrôle/commande déportées National Instruments Remote I/O. Les pompes sont raccordées à ce boitier qui renvoie ensuite ses informations à la centrale National Instruments cRIO-9040 via un bus EtherCAT.

Les pompes réalisent des cycles de toutes sortes (arrêt/démarrage, pompage, fuite pilotée, etc…) paramétrables à-façon par le Laboratoire. Les pompes peuvent être pilotées simultanément ou indépendamment.

Toutes les mesures sont enregistrées en temps réel dans des bases de données gérées par un logiciel spécifique développé dans l’environnement LabVIEW.

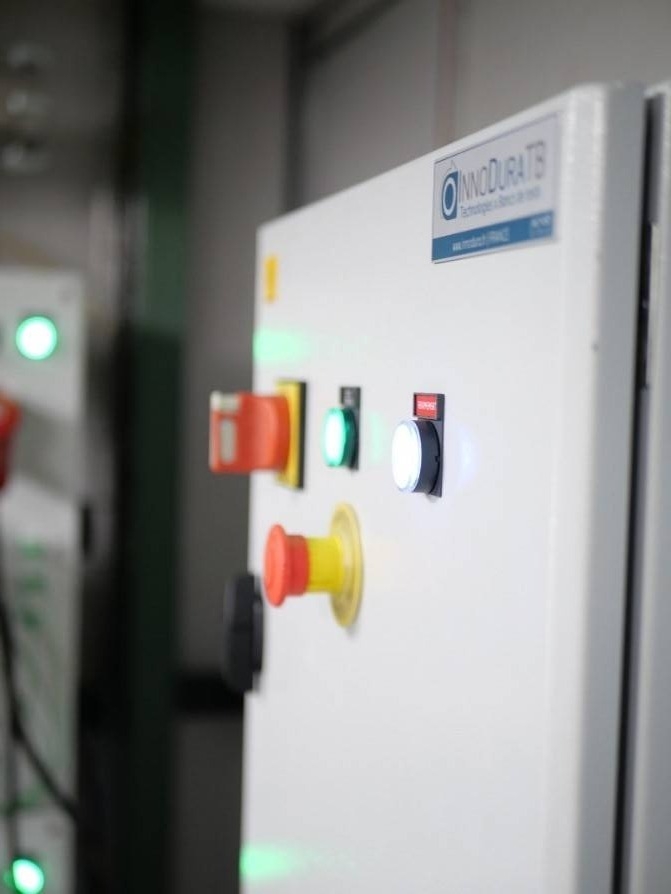

La sécurité des opérateurs et de l’installation est entièrement gérée par l’intermédiaire d’une centrale de sécurité et de capteurs faisant le suivi du système complet.

Matériels Utilisés

National Instruments

    • CRIO-9040 temps réel
    • NI-9476 sorties tout-ou-rien
    • NI-9264 sorties 0-10V
    • NI-9205 entrées 0-10V
    • Remote I/O centrales déportées EtherCAT

SICK

    • EMSS relai de sécurité

LEYBOLD

    • Technologies du vide
